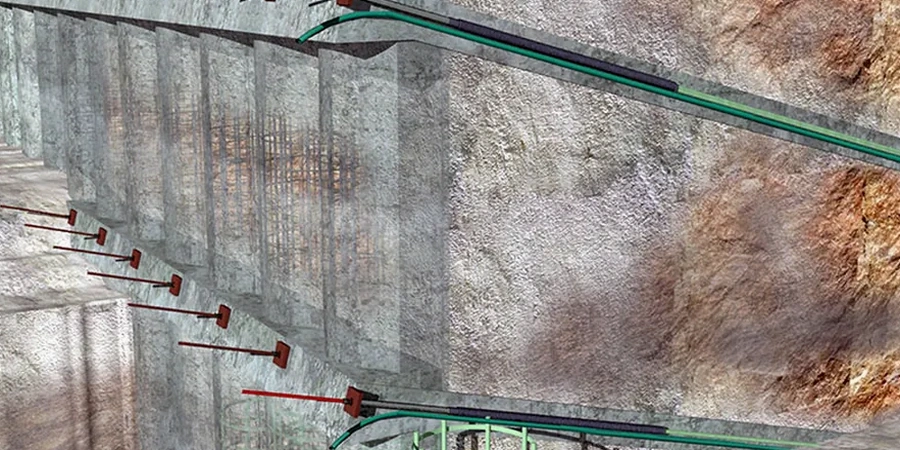

Die Bemessung von aktiven und passiven Verankerungen in Bochum folgt dem Eurocode 7 (DIN EN 1997-1:2014) in Verbindung mit DIN 1054. Diese Normen verlangen eine standsichere Auslegung gegen Herausziehen und Materialversagen – und genau hier liegt die lokale Herausforderung. Der Untergrund im mittleren Ruhrgebiet ist geprägt von einer Wechsellagerung aus quartären Talfüllungen, verwitterten Kreidemergeln und den darunter anstehenden Karbon-Tonschiefern. Wer hier Anker setzt, muss die Restfestigkeit des Mergels kennen und mit schwebendem Grundwasser im Hangschutt rechnen. Unsere Bemessung integriert die Baugrunddaten aus Korngrößenanalysen und Bohrprofilen direkt in das statische Modell.
Ein Anker in Bochumer Mergel hält nicht, weil man es annimmt – er hält, weil die Mantelreibung aus Labor und Feldversuch belastbar abgeleitet wurde.
Vorgehen und Leistungsumfang
Ein typischer Fall aus der Praxis: eine innerstädtische Baugrube nahe der Bochumer Innenstadt, gesichert mit einer rückverankerten Spundwand. Der Baugrund zeigte auf 4,50 m Tiefe stark verwitterten Mergel, darunter klüftigen Tonstein. Für die aktive Ankerlage in 3 m Tiefe war der Nachweis gegen hydraulischen Grundbruch ebenso wichtig wie die Mantelreibung im Mergel. Passive Anker kamen für die rückwärtige Sicherung zum Einsatz, weil die Nachbarbebauung keine Verformung zuließ. Die Krafteinleitung in den Verpresskörper wurde nach EA-Pfähle abgeschätzt, dann am Modell verfeinert. Solche Projekte zeigen, warum eine pauschale Ankerbemessung nach Tabellenwerten im Bochumer Untergrund nicht funktioniert – die Streuung der Bodenkennwerte zwischen zwei benachbarten Bohrungen kann erheblich sein.
Lokale Besonderheiten
Bochum liegt am Nordrand des Rheinischen Schiefergebirges. Die Kombination aus gering durchlässigem Mergel und stark wasserführenden quartären Sandlinsen führt zu einem Bau-Risiko, das Planer im flachen Münsterland kaum kennen: schwebende Grundwasserhorizonte, die erst beim Bohren des Ankers angeschnitten werden. Ohne eine sorgfältige Bemessung des Verpressdrucks kann das Wasser den Zement auswaschen und die Mantelreibung kollabiert. Dazu kommt die Bergbauhistorie: In Bochum gibt es tagesnahe Altbergbau-Hohlräume, die beim Setzen von Ankern angefahren werden können. Unsere Bemessung berücksichtigt deshalb immer eine Vorerkundung auf Spülverluste und passt die Verpressmenge dynamisch an. So vermeiden wir den häufigsten Fehler im Ruhrgebiet: eine Ankerbemessung, die auf dem Papier hält, aber im Baugrund versagt.
Gängige Fragen
Was kostet eine Ankerbemessung in Bochum?
Die Bemessungskosten für ein aktives oder passives Ankersystem in Bochum liegen je nach Umfang zwischen €850 und €3.730. Ausschlaggebend ist die Anzahl der Ankerlagen, ob Baugrunddaten bereits vorliegen und ob Kriechversuche erforderlich sind. Ein Vorentwurf mit einer Lage ist günstiger, eine vollständige Ausführungsplanung für drei Lagen mit Abnahmeprüfung liegt am oberen Ende.
Welche Baugrunddaten benötigen Sie für die Bemessung?
Wir brauchen mindestens ein Baugrundgutachten mit Schichtenverzeichnis und bodenmechanischen Kennwerten (Wichte, Reibungswinkel, Kohäsion). Idealerweise liegen CPT-Sondierungen oder Drucksondierungen vor, aus denen wir die Mantelreibung direkt ableiten können. Bei Mergel sind zusätzlich die Konsistenzgrenzen und der Verwitterungsgrad wichtig.
Wie wird die Ankerkraft in Bochumer Mergel geprüft?
Die Prüfung erfolgt nach DIN EN ISO 22477-5. Wir führen eine Eignungsprüfung an mindestens drei Ankern durch, bei der stufenweise bis 1,3-fache Gebrauchslast belastet wird. Das Kriechmaß im Bochumer Mergel muss unter 2 mm bleiben. Erst dann geben wir die Anker für die Produktion frei.
