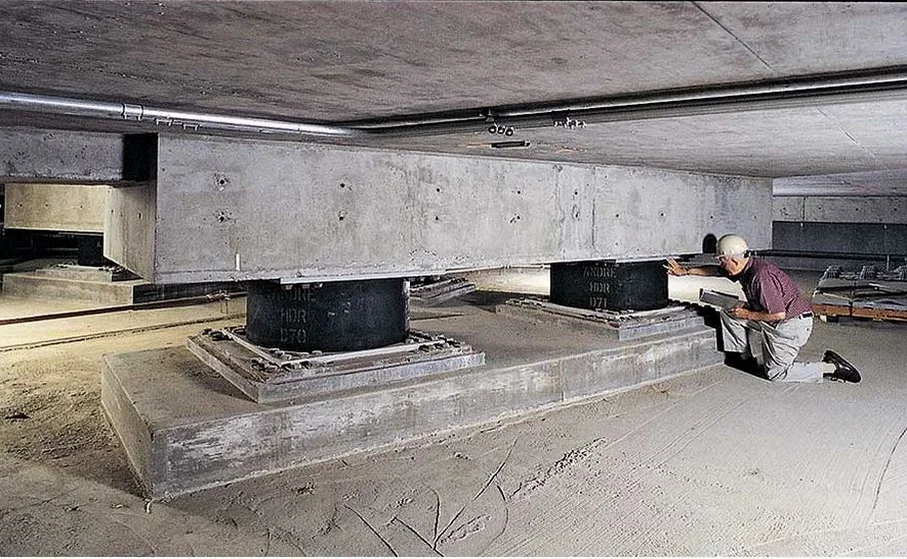

Erdbebenisolationsbemessung in Bochum – Präzisionsarbeit für den Strukturerhalt

Die geologischen Bedingungen im Ruhrgebiet, speziell in Bochum mit seinen karbonzeitlichen Schiefertonen und der überprägten Tektonik des variszischen Gebirges, verlangen eine seismische Bemessung, die weit über schematische Spektren hinausgeht. In Bochum, wo der Bergbau über ein Jahrhundert lang das Spannungsfeld im Untergrund verändert hat, koppeln wir die Bemessung der Erdbebenisolation an reale Bodenkennwerte. Unsere Berechnungen berücksichtigen die lokale Bodenklasse nach DIN EN 1998-1/NA, denn die weichen Verwitterungsdecken über dem Festgestein können bei einem Erdbebenereignis wie dem 1992er Roermond-Beben zu unerwarteten Verstärkungseffekten führen. Um das dynamische Verhalten des Baugrunds präzise zu erfassen, kombinieren wir die Isolationsbemessung oft mit einer detaillierten seismischen Mikrozonierung, die uns die standortspezifische Antwortspektren liefert. So entsteht ein Bemessungskonzept, das die kinematische Interaktion zwischen Bauwerk und Bochumer Untergrund nicht dem Zufall überlässt.

Eine wirksame Erdbebenisolation beginnt nicht am Bauteil, sondern im Verständnis der seismischen Übertragungsfunktion des Bochumer Untergrundes.

Vorgehen und Leistungsumfang

Aus der täglichen Praxis in Bochum wissen wir, dass die Effizienz einer Basisisolation entscheidend von der korrekten Modellierung der Steifigkeitsverhältnisse im Untergrund abhängt. Gerade im Bochumer Norden, wo sandige Einschaltungen die Dämpfungseigenschaften lokal stark variieren lassen, setzen wir auf eine iterative Bemessungsmethodik. Wir simulieren das nichtlineare Verhalten der Elastomerlager unter Berücksichtigung der tatsächlichen Raumwellenfelder, die aus einem MASW-Versuchsprogramm abgeleitet wurden. Die Berechnung der Isolatorverschiebungen und der resultierenden Sohlspannungen erfolgt dabei nicht auf Basis pauschaler Annahmen, sondern unter Einbeziehung der gemessenen Scherwellengeschwindigkeiten der einzelnen Bodenschichten. Diese Herangehensweise gewährleistet, dass die gewählte Isolationsfrequenz des Bauwerks weit genug von der vorherrschenden Frequenz des Bochumer Baugrunds entfernt liegt, um Resonanzkatastrophen sicher auszuschließen.

Lokale Besonderheiten

Das Ende des Steinkohlenbergbaus im Jahr 2018 hat in Bochum eine neue geotechnische Ära eingeläutet. Der ansteigende Grubenwasserpegel verändert die effektiven Spannungen im Deckgebirge und kann in den nächsten Jahrzehnten zu mikroseismischen Ereignissen führen, die bei unzureichender Isolation empfindliche Infrastruktur schädigen. Für Neubauten in den ehemaligen Bergsenkungsgebieten von Bochum, etwa entlang des Ruhrgrünzugs, ist eine reine statische Bemessung nach DIN EN 1990 daher unzureichend. Die größte Gefahr liegt in der Unterbewertung der Vertikalkomponente der Bodenbewegung, die durch die spezielle Herdtiefe induzierter Seismizität im Ruhrgebiet oft stärker ausgeprägt ist als in natürlichen Erdbebengebieten. Unsere Bemessung der Erdbebenisolation berücksichtigt diese lokale Besonderheit durch eine explizite Berechnung der Kipp- und Kriechstabilität der Isolatoren unter kombinierter Horizontal- und Vertikalanregung.

Typische Werte

Parameter	Typischer Wert
Bemessungsnorm Elastomerlager	DIN EN 15129
Erdbebennorm	DIN EN 1998-1/NA:2021-07
Ermittlung der seismischen Einwirkung	Antwortspektrenverfahren, Zeitverlaufsberechnung
Berücksichtigte Baugrundklasse	C (T ≥ 0,2 s) bis A (Festgestein), standortabhängig
Simulierte Lagertypen	HDRB, LRB, Flachgleitlager
Berechnete Zielverschiebung (dcd)	≤ 200 mm für MCE-Bemessungsbeben
Modellierung Boden-Bauwerk-Interaktion	Feder-Dämpfer-Systeme nach Wolf (1994)

Verwandte Dienstleistungen

Standortspezifische Gefährdungsanalyse

Ermittlung der seismischen Einwirkung für Bochum basierend auf probabilistischen und deterministischen Modellen unter Einbeziehung der tektonischen Störungen des Rheinischen Schiefergebirges.

Geophysikalische Baugrunderkundung

Durchführung von MASW- und Refraktionsmessungen zur Bestimmung der Scherwellengeschwindigkeit (Vs30) und Klassifizierung der Baugrundklasse nach DIN EN 1998-1.

Numerische Isolatorauslegung

Nichtlineare Zeitverlaufsberechnungen zur Dimensionierung von Elastomer- und Gleitpendellagern, inklusive Nachweis der Gebrauchstauglichkeit unter windinduzierten Horizontallasten.

Überwachungskonzept und Qualitätssicherung

Entwicklung eines Messprogramms zur Überprüfung der dynamischen Eigenschaften der Isolatoren nach dem Einbau, abgestimmt auf die lagerungstechnischen Gegebenheiten in Bochum.

Gängige Fragen

Welche Besonderheiten des Bochumer Untergrunds sind bei der Erdbebenisolationsbemessung zu beachten?

In Bochum dominieren verwitterte Tonsteine des Karbons, die von Lösslehm- und Schotterdecken überlagert werden. Entscheidend ist die korrekte Einstufung in die Baugrundklasse nach DIN EN 1998-1/NA, da die weichen Deckschichten zu einer signifikanten Verstärkung der seismischen Wellen führen können. Zudem müssen die Auswirkungen des Grubenwasseranstiegs auf die Langzeitstabilität des Baugrunds in die dynamische Modellierung einfließen.

Mit welchen Kosten muss ich für eine Erdbebenisolationsbemessung in Bochum rechnen?

Für eine vollständige Erdbebenisolationsbemessung in Bochum, die standortspezifische Gefährdungsanalysen, geophysikalische Messkampagnen und die numerische Auslegung der Isolatoren umfasst, liegt der finanzielle Rahmen typischerweise zwischen €4.180 und €6.790. Der genaue Aufwand hängt von der Komplexität des Bauwerks und den erforderlichen Erkundungstiefen ab.

Ist eine Erdbebenisolation für ein Wohngebäude in Bochum sinnvoll?

Für konventionelle Wohngebäude in Bochum ist eine Basisisolation aufgrund der moderaten regionalen Seismizität und der damit verbundenen Wirtschaftlichkeit in der Regel nicht erforderlich. Sie wird vorrangig für kritische Infrastrukturen, Labore mit erschütterungsempfindlichen Geräten oder Hochhäuser in Betracht gezogen, bei denen die Erhaltung der Funktionsfähigkeit nach einem Erdbeben zwingend notwendig ist.
