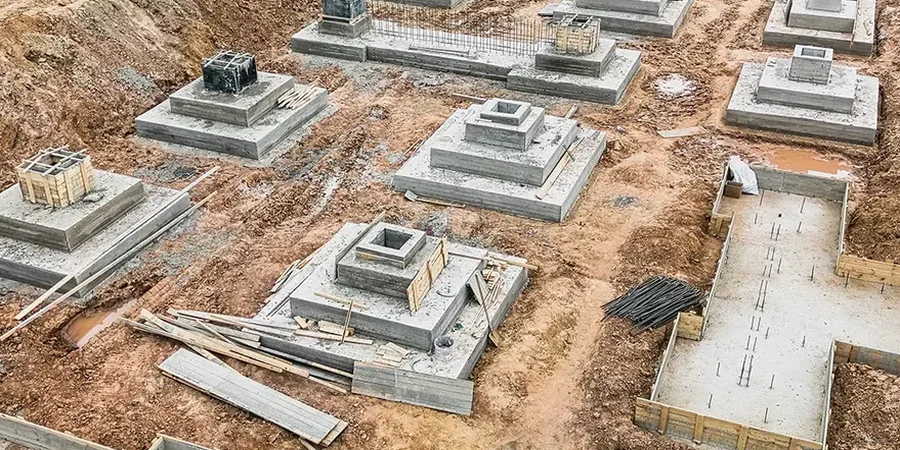

Ein sechsgeschossiger Wohnblock an der Castroper Straße, geplant auf einer Fläche, die im Grubenbild von drei ehemaligen Zechen liegt. Der Baugrund: Aufgefüllter Mergel, darunter verwittertes Karbon mit unregelmäßigen Kluftflächen. Flachgründungen waren hier nach der ersten Sondierungsrunde sofort vom Tisch. In Bochum, einer Stadt mit über 150 Jahren Bergbaugeschichte und einer Bevölkerung von rund 370.000 Einwohnern, bestimmt der Untergrund den Entwurf. Wir rechnen die Pfahlbemessung nicht nach Tabellenbuch, sondern nach dem tatsächlichen Last-Verformungsverhalten des anstehenden Gebirges. Dazu binden wir die Ergebnisse aus der Korngrößenanalyse direkt in die Mantelreibungsermittlung ein und gleichen sie mit Drucksondierungen ab, bevor ein einziger Pfahl dimensioniert wird. Die Erfahrung aus Projekten zwischen Innenstadt und dem Süden Bochums zeigt: Jeder Meter Pfahl muss hier gerechtfertigt sein, weil die Wechsel von Festgestein zu weichen Letten abrupt sind.
Bemessung nach EC 7-1 erfordert in Bochum mehr als Formeln – es braucht die Interpretation des Grubenbildes in Kombination mit dem Baugrundmodell.
Vorgehen und Leistungsumfang
Die Baugrundunterschiede innerhalb Bochums sind gravierend. Im Norden, nahe der Emscher, haben wir es mit gering tragfähigen Auelehmen und sandigen Terrassenablagerungen zu tun – hier arbeiten wir mit Mantelverpressung und setzen auf das Verfahren der
Injektionen, um die Mantelreibung in den Lockergesteinshorizonten gezielt zu erhöhen. Im Süden, Richtung Stiepel, dominiert der anstehende Ruhrsandstein. Auf den ersten Blick tragfähig, aber die Erfahrung lehrt: In den oberen drei Metern ist er oft entfestigt, mit offenen Klüften. Ein Bohrpfahl mit zu geringer Einbindetiefe in den gesunden Fels versagt hier progressiv. Deshalb kombinieren wir die Pfahlbemessung mit einer detaillierten Erkundung der Verwitterungszone, oft ergänzt durch
Böschungsstabilität-Betrachtungen, wenn die Pfähle oberhalb einer Hangkante oder in einer Baugrube mit hohem Wasserandrang stehen. Der Grundwasserstand im Ruhrgebiet ist ein dynamischer Faktor, kein statischer Wert.
Lokale Besonderheiten
Die DIN 1054:2010-12 und die Empfehlungen des Arbeitskreises 'Pfähle' (EA-Pfähle) sind in Bochum nicht nur Verwaltungsvorschrift, sondern geotechnische Notwendigkeit. Das zentrale Risiko sind Tagesbrüche und unverfüllte Althohlräume aus dem Altbergbau, die unterhalb von 20 Metern Tiefe in den Karbonschichten liegen können. Ein Bohrpfahl, der in einen solchen Hohlraum absetzt, verliert schlagartig seinen Spitzendruck. Die Mantelreibung allein reicht dann oft nicht, um die Bauwerkslasten sicher abzutragen, besonders bei schlanken Pfählen. Wir ermitteln die Pfahlgeometrie und die erforderliche Einbindung in den tragfähigen Horizont deshalb immer auf Basis einer lückenlosen Erkundung mit Kernbohrungen und Kamerabefahrung im Verdachtsbereich. Die statische Pfahlprobebelastung ist für uns kein optionaler Zusatz, sondern die Validierung des Rechenmodells. Ein zweites Risiko sind Setzungsdifferenzen innerhalb einer Pfahlgruppe, verursacht durch die stark wechselnde Verwitterungstiefe des Karbons.
Geltende Normen
DIN EN 1997-1:2014-03 (Eurocode 7) – Entwurf, Berechnung und Bemessung in der Geotechnik, DIN 1054:2010-12 – Baugrund – Sicherheitsnachweise im Erd- und Grundbau, EA-Pfähle (2. Auflage 2012) – Empfehlungen des Arbeitskreises Pfähle, DIN EN 1536:2015-10 – Ausführung von Arbeiten im Spezialtiefbau – Bohrpfähle, DIN EN 1998-1/NA:2011-01 – Erdbebenlasten, nationale Anwendung für Deutschland
Gängige Fragen
Welche Kosten entstehen für eine Pfahlgründungsbemessung in Bochum?
Der Aufwand hängt von der Anzahl der Pfähle, der Erkundungstiefe und dem erforderlichen Prüfumfang ab. Für ein typisches Mehrfamilienhaus mit 20–40 Bohrpfählen und einer statischen Probebelastung liegt das Honorar für die vollständige Bemessung inklusive Baugrundmodell im Bereich von €1.510 bis €5.590. Individuelle Angebote nach Vorlage der Baupläne und der Baugrundvorerkundung.
Welche Pfahlsysteme sind für den Bochumer Baugrund geeignet?
Wir setzen überwiegend auf teilverdrängte oder vollverdrängte Bohrpfähle mit durchgehender Schnecke (SOB) oder Doppelkopfbohrung. In Bereichen mit Bergbauverdacht oder nahe bestehender Bebauung kommen erschütterungsarme Mikropfähle (GEWI-Stahl) zum Einsatz, die in mehreren Metern Tiefe im Karbon verankert werden.
Wie wird der Einfluss des Altbergbaus in der Bemessung berücksichtigt?
Die Grubenbilder der Bezirksregierung Arnsberg werden mit dem digitalen Geländemodell verschritten. Im Verdachtsfall erfolgt eine Kernbohrung bis unter das tiefste bekannte Flözniveau. Die Pfahlfußtiefe wird dann so gewählt, dass ein Sicherheitsabstand von mindestens 5 Metern zu bekannten Hohlräumen eingehalten wird. Die Standsicherheit wird für den Lastfall 'Hohlraum unter Pfahlspitze' gesondert nachgewiesen.
Welche Setzungen sind bei einer Pfahlgründung im Ruhrsandstein akzeptabel?
Für ein übliches Hochbauprojekt setzen wir eine maximale Setzungsdifferenz von 1:500 an. Im intakten Ruhrsandstein liegen die gemessenen Setzungen bei korrekter Einbindung oft unter 5 Millimetern. Kritisch sind die Übergangszonen von Lockergestein zu Fels, die wir mit einem nichtlinearen Bettungsmodulansatz abbilden.
Muss eine Pfahlprobebelastung durchgeführt werden?
Nach EC 7 ist für Bauwerke ab der geotechnischen Kategorie GK 2 eine Probebelastung zur Validierung der rechnerischen Tragfähigkeit erforderlich. In Bochum empfehlen wir sie aufgrund der heterogenen Untergrundverhältnisse grundsätzlich für jedes Projekt mit mehr als 20 Pfählen. Die Ergebnisse fließen direkt in die finale Bemessung ein.
