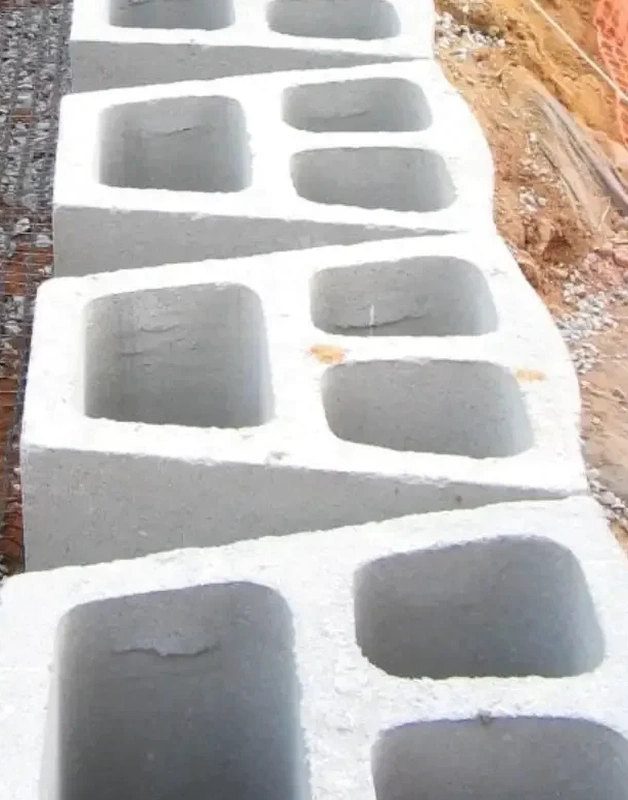

Wenn der Totalstation-Tachymeter auf dem Grundstück in Bochum steht und der Geländesprung drei Meter beträgt, beginnt die eigentliche Arbeit am Schreibtisch. Die Stützwandbemessung im Ruhrgebiet folgt anderen Regeln als auf flachem Land: Bergsenkungen, alte Schachtstandorte und verwitterte Karbonsandsteine unter quartären Deckschichten verlangen Lastansätze, die das Lastbild 55 der DB AG oft nicht abdeckt. Wir setzen auf Finite-Elemente-Modelle mit dem Mohr-Coulomb-Kriterium und gleichen die Kennwerte aus unseren Schürfgruben vor Ort ab, bevor die erste Bewehrungslage definiert wird. In einer Stadt mit 365.000 Einwohnern und jahrhundertealtem Bergbau unter der Innenstadt ist jeder Erdruckbeiwert eine Frage der Erfahrung, nicht nur der Tabelle.
In Bochum liegt der Fels oft unter Bergematerial – Stützwandbemessung heißt hier, zwei völlig verschiedene Bodenmechaniken in einem statischen Modell zu vereinen.
Vorgehen und Leistungsumfang
Ein sechsgeschossiger Neubau an der Castroper Straße: Hanglage, Auffüllungen aus Bergematerial, darunter Tonstein mit Kohleflözresten. Die Stützwandbemessung für das Untergeschoss musste den aktiven Erddruck aus dem Lockergestein und den erhöhten passiven Widerstand aus dem Fels kombinieren – eine klassische Situation in Bochum, wo der Felshorizont zwischen 2 und 8 Metern Tiefe pendelt. Unser Team arbeitet mit gestaffelten Wandquerschnitten und bewehrten Spornen, wenn die Kippstabilität bei schmalen Baufluchten kritisch wird. Die Bemessung erfolgt mit GEO5 und Plaxis 2D, kalibriert an den Reibungswinkeln aus Rahmenscherversuchen am ungestörten Probenmaterial. Wichtig ist dabei die Unterscheidung zwischen drainierten und undrainierten Bedingungen – im verwitterten Tonstein kann ein plötzlicher Wasserzutritt die Kohäsion innerhalb von Stunden halbieren.
Lokale Besonderheiten
In Bochum sehen wir immer wieder Baugruben mit ungesicherten Wänden über Wochen offen stehen, weil der Bauherr die Stützwandbemessung für 'später' eingeplant hat. Der Verwitterungsfortschritt im Karbonfels ist dann oft schon sichtbar: Abplatzungen, Risse parallel zur freigelegten Fläche, erste Kantenabbrüche. Eine nachträgliche Bemessung muss dann nicht nur den ursprünglichen Erdruck abdecken, sondern auch die reduzierte Scherfestigkeit der aufgeweichten Zone – das erhöht den Erddruckbeiwert schnell um 15 bis 20 Prozent. Dazu kommt die Gefahr von Hangkanalbildung bei Starkregen: Die Emscherzone mit ihren bindigen Deckschichten neigt zu Oberflächenabfluss, der ungesicherte Böschungen innerhalb von Minuten unterspülen kann. Eine sofortige Bemessung mit Drainagekonzept spart hier Folgekosten im fünfstelligen Bereich.
Geltende Normen
DIN EN 1997-1:2014-03 (Eurocode 7: Entwurf, Berechnung und Bemessung in der Geotechnik), DIN 1054:2010-12 (Baugrund – Sicherheitsnachweise im Erd- und Grundbau), DIN 4085:2017-08 (Baugrund – Berechnung des Erddrucks), DIN EN 1992-1-1:2011-01 (Eurocode 2: Bemessung und Konstruktion von Stahlbetontragwerken), EAU 2012 (Empfehlungen des Arbeitsausschusses Ufereinfassungen)
Gängige Fragen
Welche Bodenkennwerte benötigt ihr für eine Stützwandbemessung in Bochum?
Mindestens Reibungswinkel, Kohäsion, Steifemodul und Wichte für jede anstehende Schicht. Bei Fels zusätzlich die einaxiale Druckfestigkeit und der Verwitterungsgrad. Die Werte stammen idealerweise aus eigenen Laborversuchen an ungestörten Proben, nicht nur aus Tabellen.
Wie lange dauert eine komplette Stützwandbemessung?
Vom ersten Aufschluss bis zum prüffähigen Statikpaket rechnen Sie mit 3 bis 4 Wochen. Der Zeitbedarf hängt stark von der Komplexität des Baugrunds und der Anzahl der Nachweisschnitte ab. In Bochum mit seinen wechselhaften Schichtfolgen planen wir immer eine Woche Puffer für Laborversuche ein.
Mit welchen Kosten muss ich für eine Stützwandbemessung rechnen?
Je nach Wandhöhe und erforderlichem Erkundungsaufwand liegt der Preis zwischen €940 für einfache Schwergewichtswände bis 2 Meter und etwa €3.460 für komplexe, mehrfach gestaffelte Winkelstützwände mit FEM-Nachweis und Bewehrungsplanung.
Muss ich Bergbau unter meinem Grundstück in Bochum berücksichtigen?
Ja, unbedingt. Die Bezirksregierung Arnsberg führt Karten über alte Schächte und tagesnahen Abbau. Liegt Ihr Grundstück in einer potenziellen Senkungszone, muss die Stützwandbemessung um einen Zusatznachweis für ungleichmäßige Setzungen und horizontale Bodenverschiebungen ergänzt werden.
