Seismische Tomographie (Refraktion/Reflexion) in Bochum: Baugrund im Schnitt

Der Strukturwandel im Ruhrgebiet prägt Bochum stärker als viele denken. Ehemalige Zechenstandorte, verfüllte Schächte und jahrzehntelange industrielle Überprägung machen den Untergrund zur Blackbox. Wir setzen die seismische Tomographie hier gezielt ein um Unbekanntes sichtbar zu machen. Ob Refraktion für flachere Horizonte oder Reflexion für tiefere Strukturen – die Methode liefert Schnitte durch den Baugrund ohne einen Quadratmeter aufzugraben. In Bochum-Süd mit seinen Hanglagen ebenso wie im flachen Norden nahe der Emscher. Der Vorteil liegt auf der Hand: Planungssicherheit bevor der Bagger rollt. Gerade bei Nachverdichtung auf innerstädtischen Restflächen zeigt sich der Wert der seismischen Tomographie.

Seismische Tomographie in Bochum: Schichtgrenzen kartieren bevor der Aushub beginnt – mit zertifizierter Messkette nach DIN EN ISO/IEC 17025.

Vorgehen und Leistungsumfang

Viele Kollegen in Bochum unterschätzen wie heterogen der Verwitterungshorizont des Karbon hier ausfällt. Wir sehen oft Wechsel von verwittertem Tonstein zu kompaktem Sandstein auf wenigen Metern. Die seismische Tomographie bildet genau diese Grenzen ab. Geschwindigkeitsmodelle aus der Refraktionsmessung zeigen uns wo der Fels tatsächlich ansteht. Das ist entscheidend für die Wahl des Gründungshorizonts. Kombiniert mit einer CPT-Sondierung lassen sich die seismischen Geschwindigkeiten direkt in Steifigkeitsprofile übersetzen. So entsteht ein belastbares Untergrundmodell. Unsere Geophone erfassen selbst sanfte Übergänge die dem Baggerfahrer verborgen bleiben. Ein klarer Fall von: Messen statt raten.

Lokale Besonderheiten

Bochum liegt in der Erdbebenzone 1 mit gelegentlichen bergbaubedingten seismischen Ereignissen. Die Stadt zählt rund 365.000 Einwohner. Das Risiko bei unentdeckten Hohlräumen oder Tagesbrüchen ist für jedes Bauvorhaben real. Ein Bodengutachten allein reicht oft nicht um laterale Wechsel oder tiefere Störungen zu erfassen. Die seismische Tomographie deckt diese Diskontinuitäten flächig auf. Sie verhindert böse Überraschungen bei der Baugrubensicherung. Gerade im Bochumer Osten mit seiner Stollengeschichte ist das kein theoretisches Szenario. Die Investition in eine tomographische Vorerkundung wiegt gering gegenüber einem Baustopp wegen unerwarteter Hohlräume. Unser Team kennt die bergbaulichen Karten der Region und interpretiert die Messdaten mit diesem lokalen Wissen.

Typische Werte

Parameter	Typischer Wert
Messprinzip Refraktion	Laufzeit der Kopfwelle entlang brechender Horizonte
Messprinzip Reflexion	Laufzeit reflektierter P-Wellen an Impedanzkontrasten
Typische Erkundungstiefe	30 m (Refraktion), >100 m (Reflexion)
Datenverarbeitung	Tomographische Inversion, Laufzeithodographen
Ergebnis	2D-Geschwindigkeitsmodell, Schichtgrenzen, Rippbarkeitsprognose
Normative Grundlage	DIN 4094-3, DIN 18
Geophonabstand	2 m bis 5 m je nach gewünschter Auflösung

Verwandte Dienstleistungen

Seismische Refraktionstomographie

Klassische Methode zur Erkundung bis 30 Meter Tiefe. Wir bestimmen die Mächtigkeit der Verwitterungszone und die Lage der Felsoberkante. Ideal für Gründungsberatung und Rippbarkeitsanalysen auf Bochumer Karbon.

Seismische Reflexionsmessung

Hochauflösende Methode für tiefere Strukturen. Wir detektieren Störungszonen, alte Grubenbaue und Diskontinuitäten im Festgestein. Unverzichtbar auf Verdachtsflächen mit Bergbaugeschichte in Bochum.

Baugrunddynamische Kennwerte

Ableitung von Scherwellengeschwindigkeiten aus der Refraktionsmessung. Wir berechnen die Steifigkeitsparameter für Setzungsberechnungen und dynamische Nachweise. Direkt nutzbar für Ihr Statikbüro.

Gängige Fragen

Welche Tiefe erreicht die Seismische Tomographie in Bochum?

Das hängt von der Methode ab. Mit der Refraktionstomographie erreichen wir im Bochumer Karbon typischerweise 25 bis 30 Meter. Die Reflexionsseismik geht deutlich tiefer. Je nach Energiequelle und Geophonauslage kartieren wir Strukturen in über 100 Metern Tiefe. Entscheidend ist der Impedanzkontrast zwischen den Schichten.

Wie hoch sind die Kosten für eine seismische Untersuchung?

Eine seismische Refraktionsmessung auf einem typischen Baugrundstück in Bochum liegt zwischen 2.720 und 5.170 Euro. Der Preis richtet sich nach der Profillänge, der erforderlichen Tiefe und dem Zugang zum Gelände. Reflexionsmessungen liegen aufgrund der höheren Kanalzahl darüber. Wir erstellen ein Angebot nach Ihren konkreten Erkundungszielen.

Funktioniert die Messung auch auf asphaltierten Flächen?

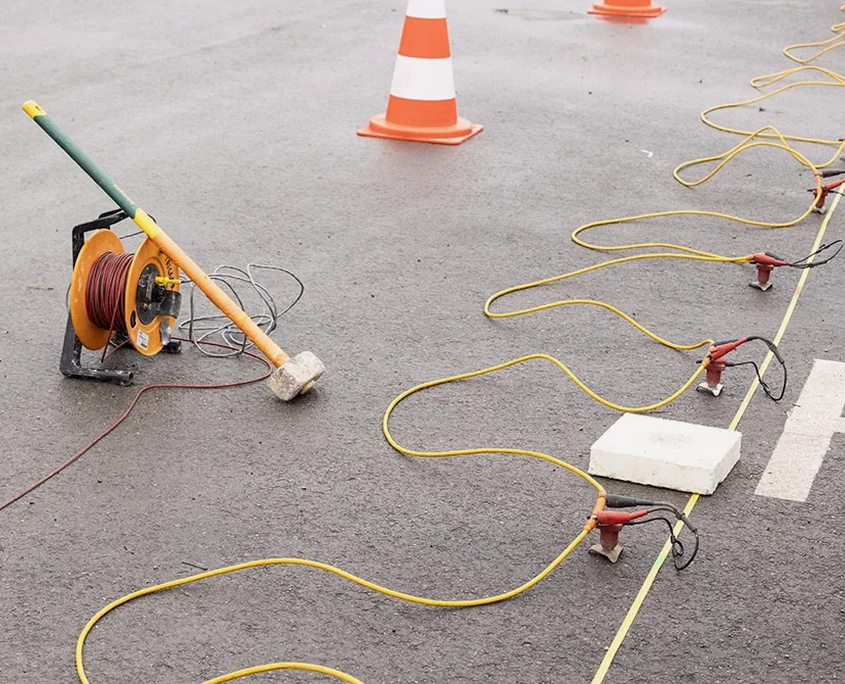

Ja, das funktioniert. Wir koppeln die Geophone mit speziellen Adaptern direkt auf Asphalt oder Beton an. Die seismische Energie wird mit einem beschleunigten Fallgewicht oder Hammerschlag erzeugt. Verkehrslärm in Bochum filtern wir durch Stapelung der Signale heraus. Die Methode ist zerstörungsfrei.

Was sagt mir das tomographische Geschwindigkeitsmodell?

Das Modell zeigt Ihnen die räumliche Verteilung der seismischen Wellengeschwindigkeit. Hohe Geschwindigkeiten bedeuten festes Gestein, niedrige Werte zeigen Lockermaterial oder verwitterte Zonen. Wir interpretieren daraus Schichtgrenzen, den Verwitterungsgrad und die Rippbarkeit für den Aushub. Sie erhalten einen 2D-Schnitt durch den Untergrund.
